矿渣磨热风炉温度自动控制
编号 : 005
价格 :
50000.00
产品详情
  • 矿渣磨热风炉出口温度自动控制系统

  • 用户手册



  • 目录

  • 一、系统概述.....................................................................2

    二、系统功能.....................................................................2

    矿渣磨热风炉出口温度自动控制.........................................2

    三、操作方法.....................................................................3

    矿渣磨热风炉出口温度自动控制.........................................3

    四、查看趋势曲线..............................................................3

    五、使用该系统的优点.......................................................3

    六、投用该系统的必要条件................................................3

    七、中控操作员的可操作界面.............................................4


    一、系统概述

      矿渣磨生产矿粉的主要设备,其能否正常稳定运行直接影响着矿粉的质量、产量以及能耗。对于复杂的矿渣磨系统,由于控制本身具有的大时滞、多约束、多变量以及变量间的强耦合性等特点,控制精度难以保证。排除矿渣磨系统本身问题以外,矿渣磨热风炉出口温度的不稳定,人工控制矿渣磨热风炉温度,波动范围一般在50℃左右,严重的达100℃以上如果矿渣喂料量调节不及时,出磨温度相应变化也大,会造成振动大甚至跳停,这将严重影响到矿渣制粉系统的稳定性和产质量,增加电耗、煤耗。特别是热风炉出口温度太低时,会引起矿渣磨内粉料烘干效果差磨内差压变大,过负荷过电流现象,甚至造成停机情况。因此,为确保矿渣磨系统的稳定运行,控制热风炉出口温度的稳定是非常必要的。热风炉出口温度自动控制系统,成为矿渣磨系统控制的必然选择。

    二、功能说明:

       矿渣磨热风炉出口温度自动控制系统设计的基本原则是稳定高产、节能降耗。热风炉出口温度自动控制系统,可自动调节热风炉的喂煤量,稳定热风炉出口温度,为矿渣磨的稳定生产创造条件

    控制目标:

    DCS系统采用了美国ABB公司的AC800F V9.2系统,为进一步提高稳态精度缩短调节时间采用基于控制组态软件CBF的PID复合模块,依据矿渣磨热风炉出口温度(RFL_TIA_T1)的变化,通过PID控制程序对给煤机变频器转速进行相应的调节,来实现矿渣磨热风炉出口温度的自动控制

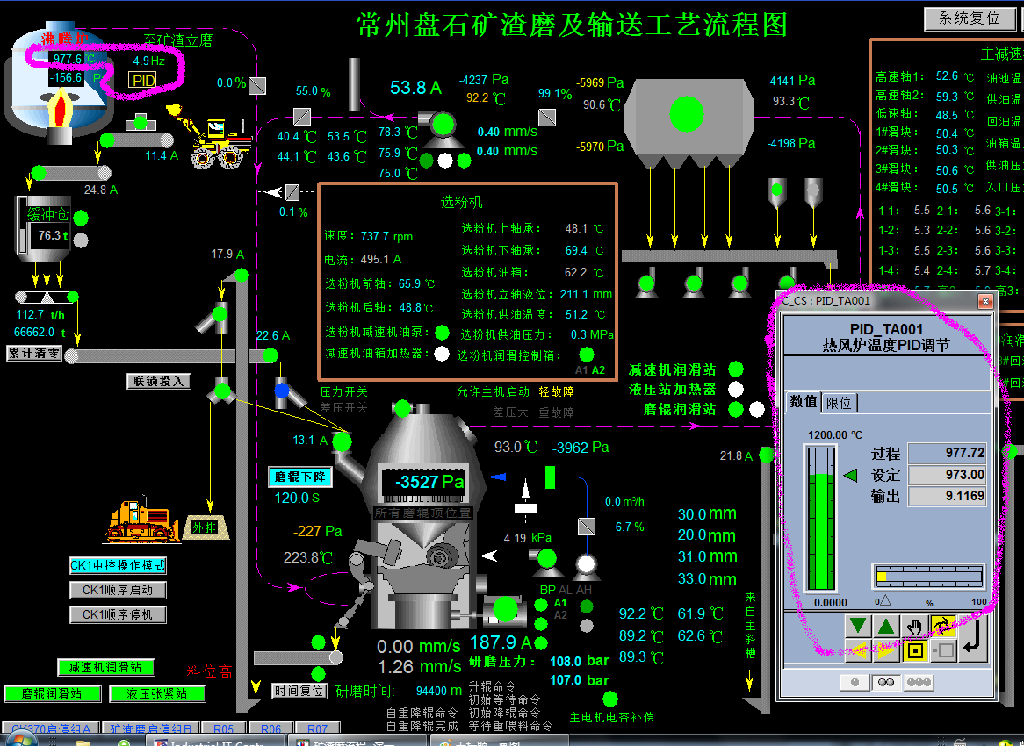

                   图1  矿渣系统流程图


    三、操作方法:

    热风炉出口温度自动控制(图1中色圈定部分)

    矿渣磨开机后,双击“PID”按钮,弹出“热风炉温度PID调节”对话框。处于手动状态下 ,在输出栏内输入给煤机变频器的给定转速,如:9.1Hz直到热风炉运行达到适当的温度(如970℃)稳定状态,这时即可按下 ,投入自动运行。自动状态下,根据矿渣磨的出口温度、磨内差压等判断磨况,进行微调“热风炉温度PID调节”对话框的给定值,适应矿渣磨各种工况的要求。

    四、查看趋势曲线

      与查看DCS系统中各模拟量参数的趋势曲线的方法一样,仓重信号参数可以直接查看。

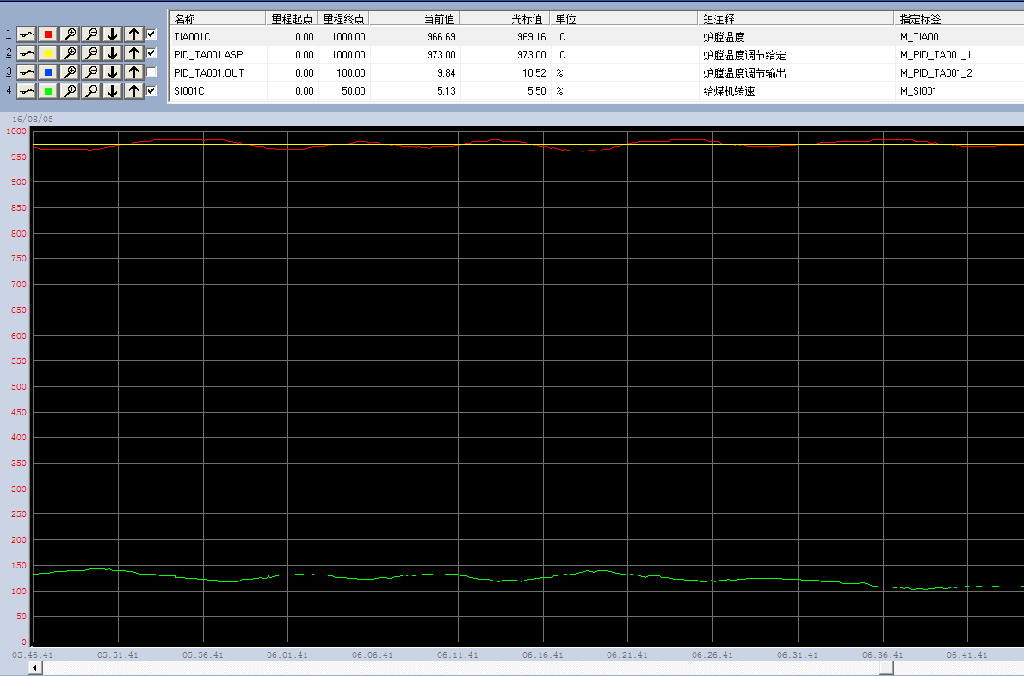

    下图为投入自动时的趋势曲线。

    注:黄色直线为热风炉温度设定值,红色曲线为热风炉温度变化曲线。绿色曲线为给煤机变频器转速反馈曲线。


    五、使用该系统的优点

    1、有助于矿渣磨热风炉温度的稳定,提高矿渣磨制粉系统的研磨效率和运转率。

    2、提高矿渣磨制粉系统的稳定性和产质量。

    3、中控操作员的劳动强度减少50%以上。

    4、降低电耗、煤耗,降低生产成本。

    投用自动控制的必要条件:

    1、矿渣磨制粉系统运行正常。

    2、热风炉给煤机变频器准确、可靠。

    3、热风炉的炉膛温度热电偶准确可靠

    七、中控操作员可操作界面:

    1、热风炉温度设定值

    2、查阅分时趋势曲线图22
