生料辊压机仓重自动控制(二)
编号 : 004
价格 :
200000.00
产品详情

             生料辊压机称重仓仓重控制系统(二)

用户手册

目录

    一、系统概述...............................................................................2

    二、系统功能...............................................................................2

      辊压机仓仓重优化控制..........................................................2

    三、操作方法...............................................................................3

      辊压机仓仓重优化控制..........................................................3

    四、查看趋势曲线........................................................................3

    五、使用该系统的优点.................................................................3

    六、投用该系统的必要条件..........................................................3

    七、中控操作员的可操作界面......................................................3


    一、系统概述

      生料辊压机是水泥生产生料制粉的主要设备,其能否正常稳定运行直接影响着生料生粉产品的质量、产量以及能耗。对于复杂的生料辊压机系统,由于辊压机系统控制本身具有的大时滞、多约束、多变量以及变量间的强耦合性等特点,控制精度难以保证。排除辊压机系统本身问题以外,辊压机仓重的不稳定,波动范围一般在20t左右,严重的达 40t会使得辊压机的料压不能保证,严重影响辊压机的挤压效率,影响辊压机的做功能力。特别是称重仓仓重太低时,会引起冲料现象,辊压机不做功,振动大,甚至造成停机情况。因此,为确保生料辊压机系统的稳定运行,控制称重仓仓重的稳定是非常必要的。生料辊压机仓重自动控制系统,成为生料辊压机系统控制的必然选择。

    二、功能说明:

    生料辊压机仓重自动控制系统设计的基本原则是稳定高产、节能降耗。

    生料辊压机称重仓仓重自动控制系统,可自动调节生料的总喂料量,稳定生料辊压机称重仓仓重,为生料辊压机的稳定生产创造条件。

    控制目标:称重仓仓重设定值±2t95%以上时间稳定在±1t,消除对辊压机料压的波动影响

       DCS系统采用了美国Honeywell公司的PKS 101系统和ABB AC800F V9.2系统,为进一步提高稳态精度缩短调节时间采用基于控制组态软件Control Builder用户自定义智能模块,依据称重仓仓重的变化,通过用户自定义智能模块控制程序对生料总喂料量进行自动调节,来实现称重仓仓重的稳定。

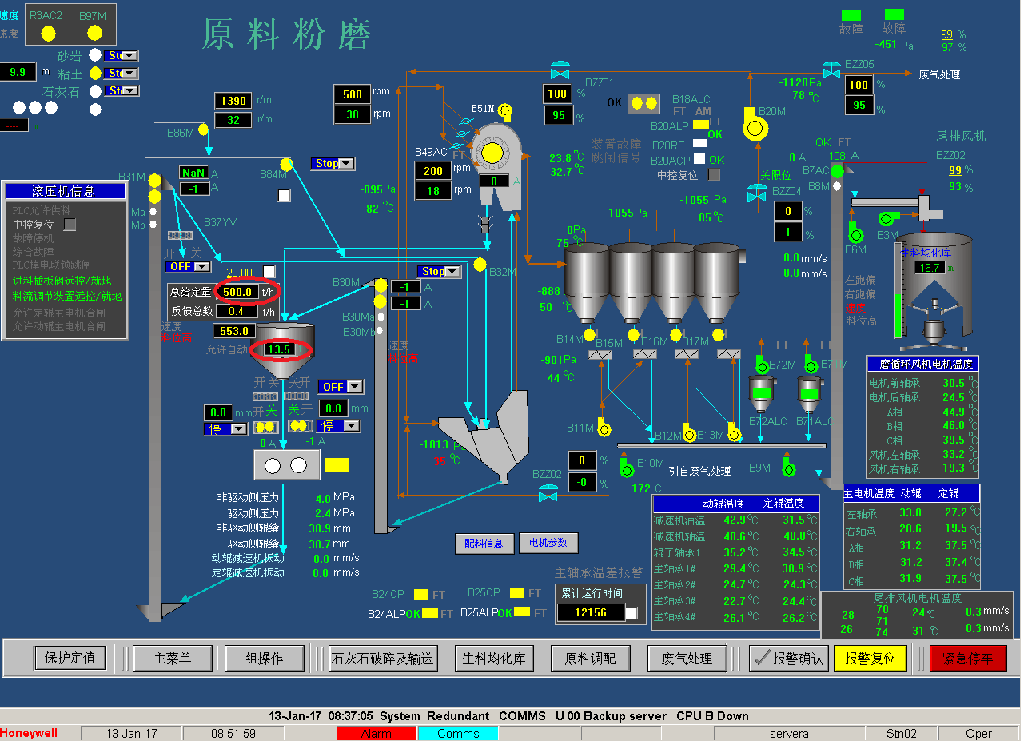

                    图1  生料辊压机系统流程图

    三、操作方法:

    辊压机仓重优化控制:(图1中色圈定部分)

      生料辊压机系统开机后,逐渐达到稳定状态,在中控图1的画面上,称重仓左侧的“自动允许”信号显亮,这时,在仓重设定栏内输入需要的控制仓重值,如20t, 点击 勾选,投入自动运行。自动状态下会自动调节总喂料量,使仓重逐步稳定在20t左右。


    四、查看趋势曲线

    与查看DCS系统中各模拟量参数的趋势曲线的方法一样,仓重信号参数可以直接查看。

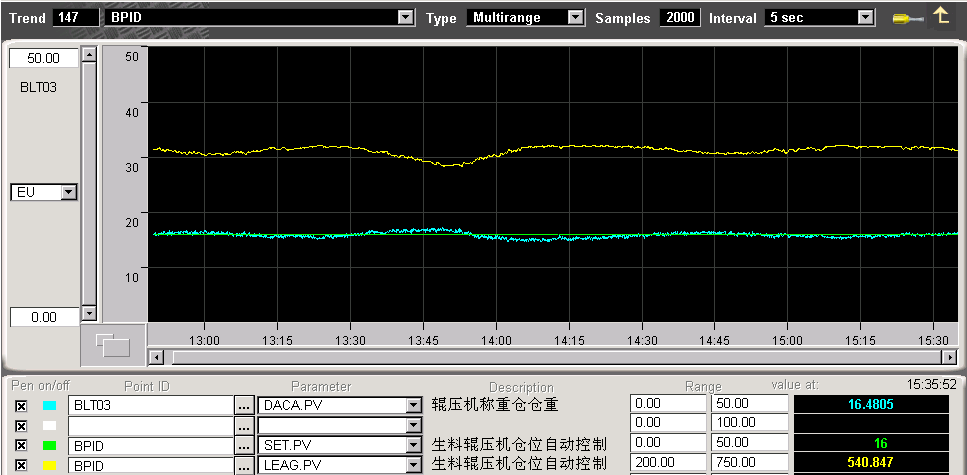

    趋势曲线图:可查看其控制效果。

    注:绿色曲线为仓重设定值,蓝色曲线为仓重瞬时值,黄色曲线为总喂料量瞬时值。


    五、使用该系统的优点

        1、稳定生料辊压机称重仓仓重

       2、生料辊压机稳定运行,提高辊压机的挤压效率

       3、节能降耗

       4、减少中控操作员的工作量

    六、投用该系统的必要条件:仓重仪表准确、可靠。

    七、中控操作员可操作界面:

       1、仓重设定值

       2、查阅分时/5秒钟趋势曲线图

       3、超限报警,如设定值±3t,画面显著位置弹出显示"仓重超限,请转手控"的红色大字,非常醒目,提醒操作员及时处理。
