生料立磨优化控制系统(一)





生料立磨优化控制系统

用户手册

目录

一、系统概述

二、系统功能

三、操作方法

四、查看趋势曲线,自动控制前后效果比较

五、使用该系统的前后产能对比

、使用该系统的优点

、投用该系统的必要条件

一、系统概述

  生料立磨水泥生产线生料制粉的主要设备,其能否正常稳定运行直接影响着生料生产品质量及能耗。生料立磨系统,由于控制本身具有的大时滞、多约束、多变量以及变量间的强耦合性等特点生产稳定难以保证。对于生粉的细度,质管中心一般一两天才取一次样进行化验分析,人工进行适当的调整选粉机转速,使得生粉细度控制在标准范围内比较粗的控制方式对于生料立磨的负荷控制,操作员非常辛苦,时刻关注着生料立磨的主电机电流、振动值、进出口温度、进出口差压压力、料层等,随着生料成份易磨性和工艺参数的变化,磨也随发生变化,操作员需及时调整总喂料量以稳定磨存在发现不及时和调整滞后的问题,且总喂料量调整的幅度非常粗犷,往往矫枉过正,反复调整,要想达到稳产高产的最佳工作点,难之有难生料立磨优化自动控制系统解决了千变万化的磨,稳定了生产,成为生料立磨系统控制的必然选择。

二、功能说明:

  生料立磨优化自动控制系统设计的基本原则是稳定高产、节能降耗。

  生料立磨负荷自动控制系统,可自动调节生料的总喂料量,稳定生料立磨磨,为稳定生产创造条件。

  安全措施:为保证生产过程中的设备安全,设定了主电机和排渣斗提电流的高限值,若超限且持续5秒钟,自动减产10t,低于高限后,自动恢复。

  生料细度自动控制系统,可根据在线粒度分析仪或人工取样的标准偏差,实时自动调节选粉机转速以减小生粉细度的标准偏差,为稳定烧成煅烧创造条件。

控制目标:稳定生料立磨磨,减小生粉细度标准偏差

   DCS系统采用了ABB AC800F系统,为提高稳态精度采用基于控制组态软件CBF的用户自定义智能模块,依据生料立磨磨的变化,通过用户自定义智能模块控制程序对生料总喂料量进行自动调节,来实现的稳定采用基于控制组态软件CBF模糊控制模型,依据生料生粉细度的标准偏差,通过模糊控制模型算法的控制程序对选粉机转速进行自动调节,来减小生粉细度标准偏差。

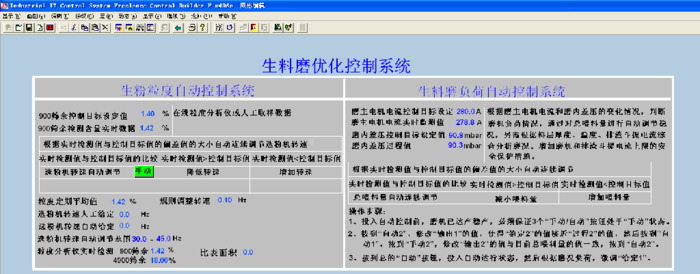

 1 生料立磨优化控制系统功能图

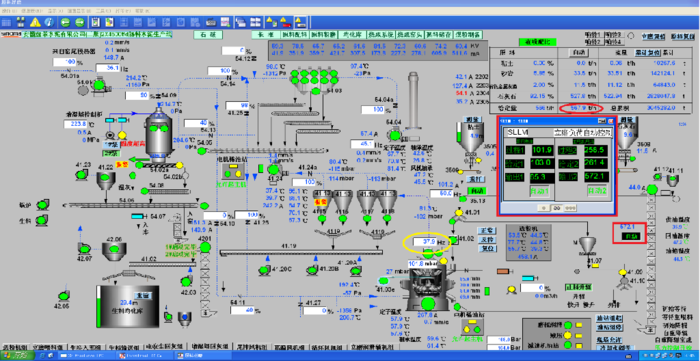

           图2 生料立磨系统流程图

三、操作方法:

3.1生粉细度优化控制:(2色圈定部分)

生料立磨达产稳定后,双击选粉机转速数据,弹出对话框,或直接进入“1 生料立磨优化控制系统功能图”把设定值和实时数据过程值输入进去,按到“自动”按钮。在线粒度分析仪的分析数据可通过OPC通讯直接对接DCS数据,实现实时在线控制。

3.2立磨负荷优化控制:(2红色圈定部分)

操作步骤:

生料立磨系统开机后,逐渐达到最佳工作点磨况状态,在生料立磨流程图的画面上,双击“总喂料量给定”数据,弹出立磨优化控制的控制窗口,如右面小图。

3.2.1保证立磨在达产达标的稳定状态,三个“手动/自动”按钮处于手动状态。这时“给定1”自动跟踪“过程1”、“给定2”自动跟踪“过程2”。

3.2.2按下“手动2”按钮,转到“自动2”状态,改变“输出1”的值,使“给定2”的值等于或接近“过程2”的值,然后,按下“手动1”按钮,使其转到“自动1”状态。

3.2.3按下“自动2”按钮,转到“手动2”状态,改变“输出2”的值等于或接近当前的生料总喂料量的给定值,然后,按下“手动2”按钮,转到“自动2”状态。再按下总的“手动”按钮,转到“自动”状态,这时立磨优化自动控制系统正式投入运行。

3.2.4根据立磨的料层厚度情况,微调磨内差压的“给定1”的值,使立磨运行在最佳工作状态。注意:在控制窗口操作期间,务必总的“手动、自动”按钮处于“手动”状态,确定控制窗口操作无误后,方可投入总的“自动”按钮,以免引起喂料量的大幅波动。

四、查看趋势曲线

   与查看DCS系统中各模拟量参数的趋势曲线的方法一样

   通过趋势曲线图可查看自动控制前后每个班的控制效果。

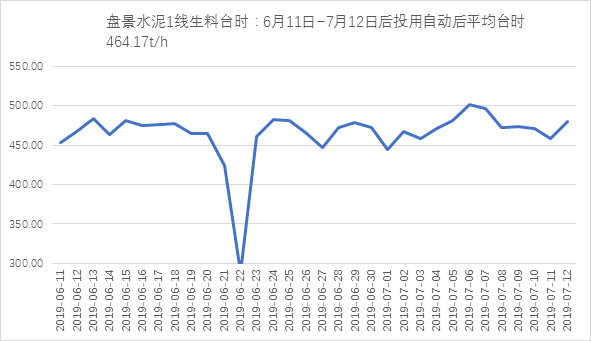

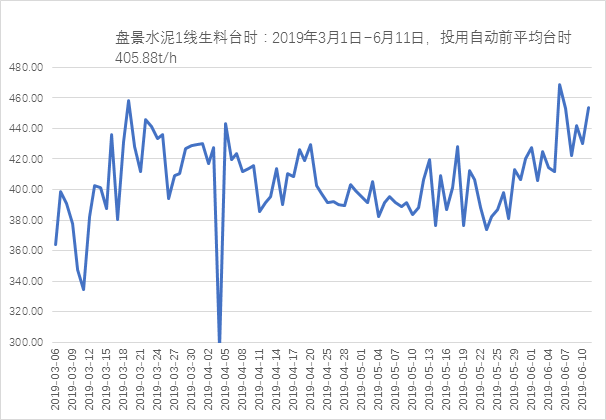

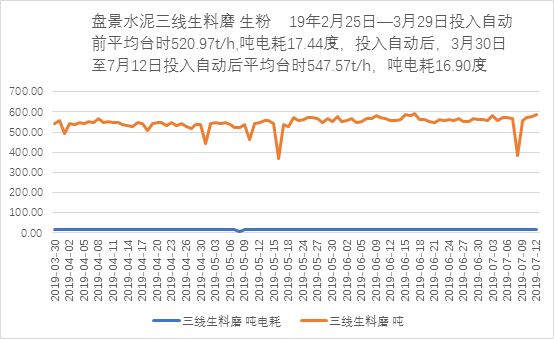

五、使用该系统前后产能对比(数据来源MES系统


统计显示:吨生粉电耗降低约0.19,台时提高20t/h

年产生效益:

增加产量:按每天避峰8小时,正常生产16小时,台时提高20t/h,机物料消耗2元/t,年生产300天计算:

1、节省机物料产生的年效益=16h×20t/h×2元/t×300天=19.2万元

2、增产节电产生的效益:

   16h×20t/h×300天×18度/t×0.6元/度=103.68万元

3、降低电耗产生的效益

                 5000×1.55×300×0.19×0.6=26.505万元

4、年总效益=19.2万元+103.68万元+26.505万元=149.385万元

即使没有这么好的增产效果,增加台时降低一半,一年产生效益也在75万元以上。

六、使用该系统的优点

 1、稳定生料立磨磨

 2、提升台时产量质量,降低电耗。

 3、稳定的磨,间接降低设备故障率。

 4、减少中控操作员50%左右的工作量

七、投用该系统的必要条件:

 喂料秤仪表准确、可靠。
