煤磨出口温度自动控制系统




煤磨出口温度自动控制系统

用户手册





  • 目录
  • 一、系统概述..............2

    二、系统功能..............2

    煤磨出口温度优化控制.......2

    2.1控制目标

    2.1.1温度控制

    2.1.2 温度报警极限值控制

    2.2 控制手段

    三、操作方法.............3

    煤磨出口温度优化控制......3

    四、查看趋势曲线..........3

    五、使用该系统的优点......4

    六、投用该系统的必要条件..4

    七、中控操作员的可操作界面.4





    一、系统概述

      由于受篦冷机温度变化较大的影响,煤磨进口热风温度变化也较大,导致煤磨出口温度波动范围一般在10℃左右,严重的达20℃,对煤粉水份含量影响较大

    二、功能说明:

    煤磨出口温度的自动控制系统设计的基本原则是稳定高产、节能降耗。

    可自动调节煤磨的热风门、冷风门,稳定煤磨出口温度,为煤磨系统的稳定、安全生产创造条件。

    2.1控制目标:

    2.1.1温度控制:煤磨出口温度设定值±3   95%以上时间稳定在±2t,煤粉水分控制较稳定,基本消除喂煤秤因不下粉的波动影响,对稳定煅烧提供保证。

    2.1.2报警极限值控制:设定煤磨出口温度极限值,如72℃,自动全开冷风门、全关热风门,当温度低于极限值时,又恢复自动控制。这种情况多发生在原煤称挂料或跳秤的情形。确保煤磨和袋收尘的安全

    2.2控制手段根据煤磨出口温度设定值,自动调节热风阀和冷风阀的开度。

       DCS系统采用了美国Honeywell公司的PKS 101系统或ABB AC800F V9.2系统,为进一步提高稳态精度缩短调节时间采用基于控制组态软件Control BuilderPID复合模块,依据煤磨出口温度的变化,通过智能PID控制程序对热风门、冷风门进行自动调节,来实现煤磨出口温度的稳定。

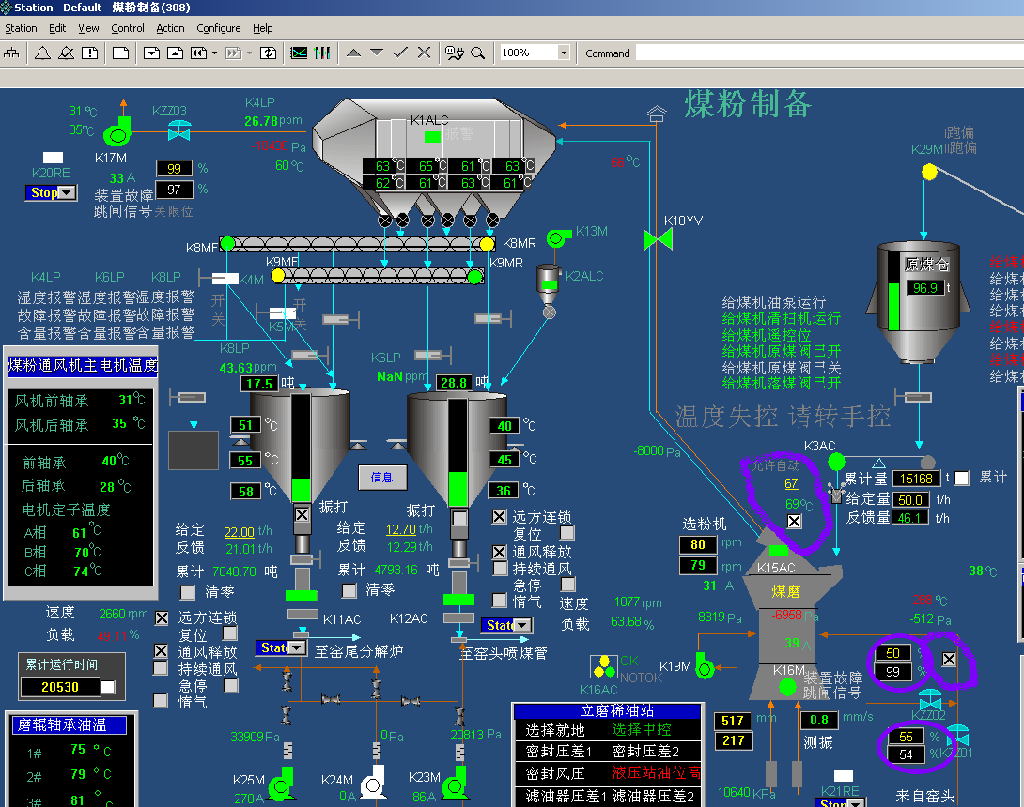

                    图1  煤磨系统流程图

    三、操作方法:

    煤磨出口温度的自动控制(图1中橙色圈定部分)

    煤磨系统开机后,逐渐达到稳定状态,在中控图1的画面上,煤磨出口温度显示值的左侧 “自动允许”信号显亮,这时,在煤磨出口温度设定栏内输入需要的控制温度值,如67, 点击其下面的 勾选,投入自动运行。自动状态下会自动调节热风门、冷风门使煤磨出口温度的稳定在67左右。

    确保原煤称挂料或跳秤的情形煤磨和袋收尘的安全,在煤磨运行正常后,务必勾选冷风门右侧的 ,在出磨温度高于报警值时,72℃,自动全开冷风门、全关热风门,当温度低于极限值时,又恢复自动控制

    四、查看趋势曲线

      与查看DCS系统中各模拟量参数的趋势曲线的方法一样,

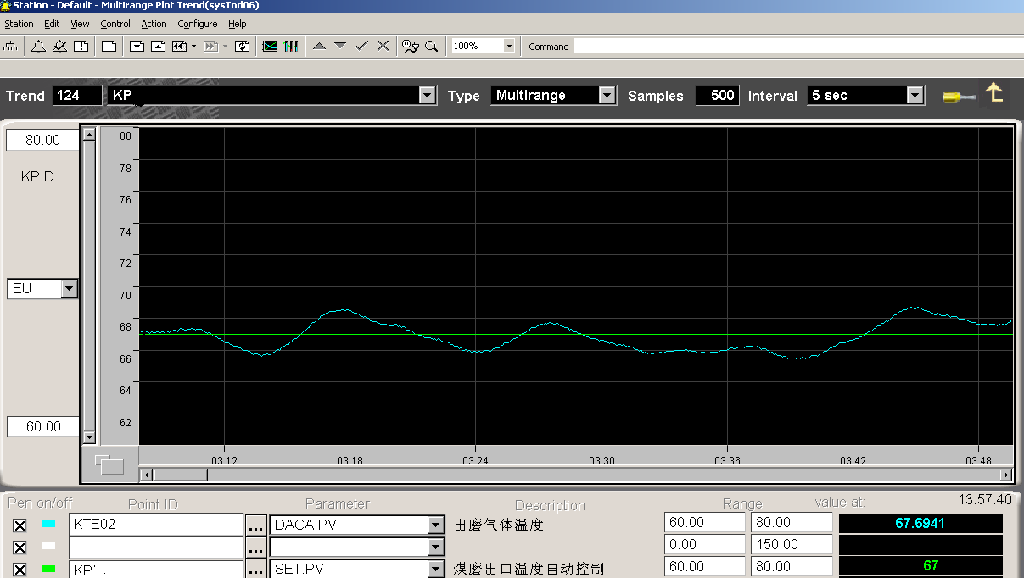

    投入自动时5秒钟的曲线。

    注:绿色直线为煤磨出口温度设定值,蓝色曲线为煤磨出口温度曲线。

    投入自动时1分钟的曲线。

    注:白色曲线为煤磨出口温度曲线蓝色曲线为煤磨进口温度曲线。

    虽然煤磨进口温度曲线波动100度左右,但煤磨出口温度仍控制的非常稳!

     五、使用系统的优点

    1、煤粉水份较低,有助于窑系统喂煤秤的稳定,减少挂料现象。

    2、确保煤磨和袋收尘的安全

    3、窑工艺参数更容易稳定。

    六、投用该系统的必要条件:

    1、原煤称稳定、可靠。

    2、冷、热风门执行器控制灵活、可靠。

    3、温度测量仪表准确、可靠。

    七、中控操作员可操作界面:

    1、煤磨出口温度设定值

    2 查阅分时/5秒钟温度变化趋势曲线图

    3、超限报警,如上限70℃,下限60,画面显著位置弹出显示“温度超限,请转手控”,的红色大字,非常醒目,提醒操作员及时处理
